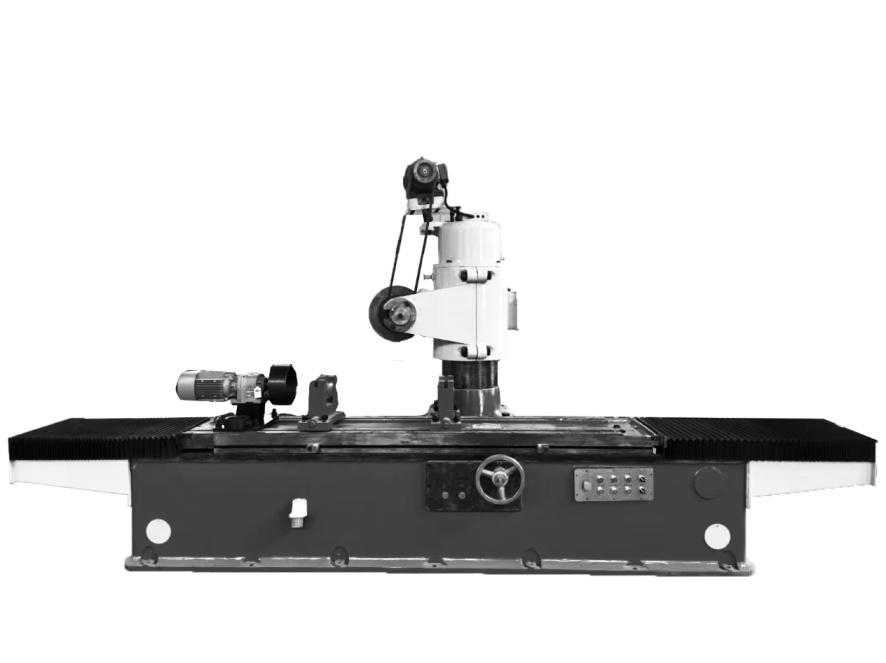

飞龙1500型液压磨光机

1.适用范围及性能特点

飞龙1500型液压磨光机主要用于面粉厂的磨粉机磨辊的磨光，是面粉厂必备的专用设备。

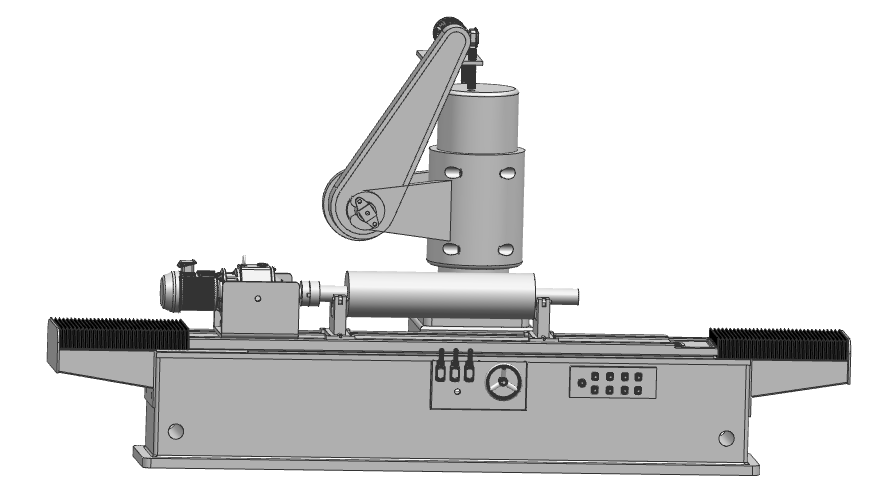

飞龙1500型液压磨光拉丝机主要由床身、工作台、立柱、砂轮架、液压系统、电气及传动装置等机构所组成。机床床身采用复合导轨，砂轮垂直于工作台面，这样可以增加工件在运转时的稳定性，**加工件的精度。工作台由液压传动，砂轮、磨辊及液压泵均采用单独电动机传动。机床的操作手柄、电器按钮等均集中在机床的正面，故操作方便、灵活、使用安全。

2、主要零、部件结构

2.1床身

床身采用箱式结构，中间用横筋加固，结构坚围，受力变形*小，这样就提高了机床的精度，从而**了加工件的精度。床面采用V-平复合型导轨，两导轨面上各有油轮二只及贮油槽二个，以确保导轨的润滑。床身中安装着与导轨面平行的油缸。床身上安装着立柱、升降横臂等机件

2.2工作台

工作台面上有“T”型定位槽二条，用于安装磨辊托架和磨辊传动装置，磨辊托架可根据磨辊长度进行调整。工作台通过油压推动活塞，使工作台在床身导轨上作往复运动。

工作台前侧面的“T”型槽内装有二只控制工作台行程的撞块，根据磨辊的长度来调整工作台的行程。当撞块与床身侧面的换向开关相碰时，变更开关位置，借以控制油路，使工作台换向。

2.3升降横臂、砂轮及刀架

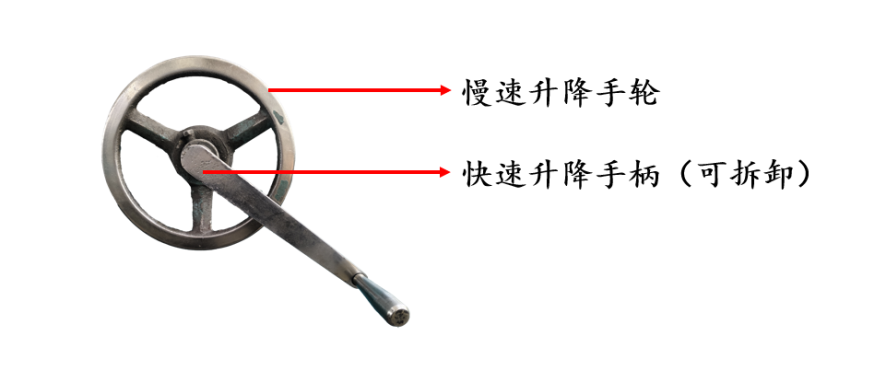

安装横臂的立柱竖立在床身后侧的箱体上，用螺栓及定位销固定在床身上，横臂系对开抱住立柱，用螺栓紧固，横臂的一侧安装砂轮，上部连接升降帽，立柱内装有升降螺杆，下端以一对伞齿轮与装有手轮的横过床身的水平轴相接,通过齿轮系统传动升降螺杆，使升降帽带着横臂作上下移动，调整横臂的高低（可调的升降距离为175mm)及磨削时的讲给。横臂快速升降用摇手柄,慢速升降或磨削进给用手轮。详情见图一。

当机床完成时先松开横臂与立柱间的定位销，同时松开横臂对开锁紧螺母和螺栓，将横臂沿顺时针方向（俯视）转动90°进行吊辊。当准备磨削时，则沿相反方向（逆时针）转动90°后定位并锁紧。为确保安全生产，横臂内有限位装置，只允许转180°，不可连续转动360°。

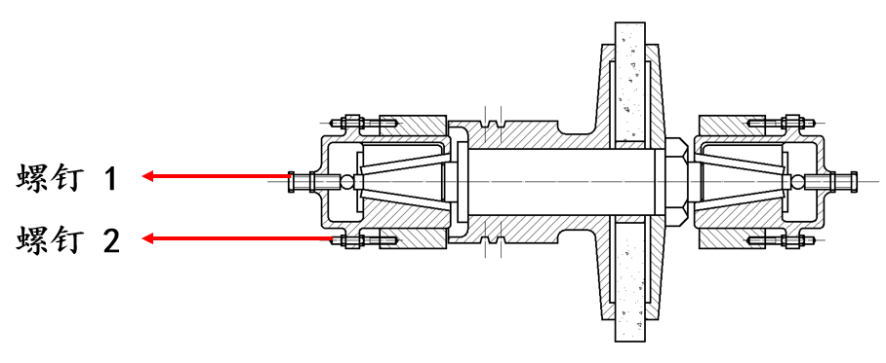

横臂的一侧为砂轮托架,砂轮轴、轴承、三角带轮及砂轮等均安装在托架上，砂轮轴两端装有调节螺钉1及2。螺钉1防止砂轮轴的轴向窜动；螺钉2用于调节轴与轴承间的间隙，见图二。

砂轮由安装在升降帽上面的电机直接传动，三角带的松紧通过电机座的四个螺钉来调节。

图一

图二

2.4磨辊传动装置

该装置用于磨削时磨辊的传动。由电动机座、减速带/十字节组成。使用时，只要将电动机座紧固在靠近分度头端的工作台上，并将一只十字节套安装在磨辊轴上即可。它由电机通过减速后传动磨辊。

2.5机床电器

本机床共有三只电机，即磨辊传动电机、砂轮电机及齿轮泵电机。除磨辊传动电机在使用前要将插头插入床身前左侧的插座后才能启动外，其余二台电机均已安装好。每台电机按钮位于床身前面右侧，操作方便。

开动机床时，先开控制电源总开关，然后依次启动各台电机。停车时在砂轮或刀具脱离工件后，按总停开关即可。
